鄂式破碎機

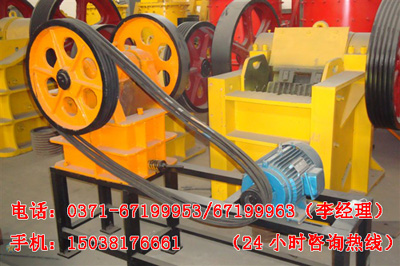

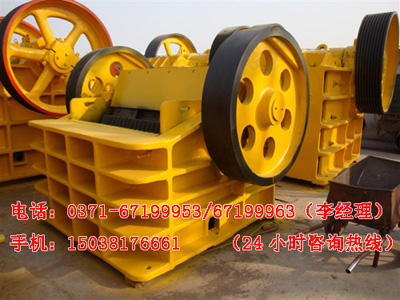

一、圖片解析：本公司生產各種大、小顎式破碎機及實驗室使用的精密碎石機設備。
二、鄂式破碎機簡介：
顎式破碎機是出現較早的破碎設備，因其構造簡單、堅固、工作可靠、維護和檢修容易以及生產和建設費用比較少，因此，直到現在仍然廣泛地在道路橋梁、冶金、化工、建材、電力、交通等工業部門，用于破碎抗壓強度在147～245MPa的各種礦石和巖石的粗、中、細碎。近年來，我廠為滿足冶金、礦山、建筑等工業部門破碎高強度、高硬度的微碳鉻鐵的需要，專門研制了強力顎式破碎機。
三、顎式破碎機工作原理：

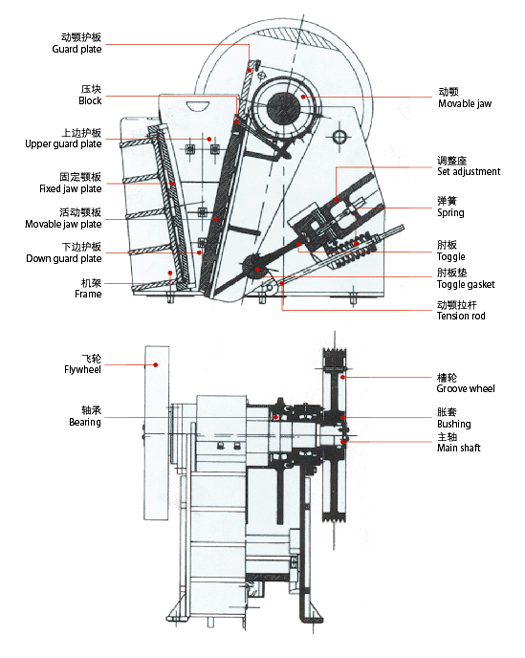

顎式破碎機的結構主要有機架、偏心軸、大皮帶輪、飛輪、動鄂、側護板、肘板、肘板后座、調隙螺桿、復位彈簧、固定顎板與活動顎板等組成，其中肘板還起到保險作用。
該系列顎式破碎機破碎方式為曲動擠壓型，電動機驅動皮帶和皮帶輪，通過偏心軸使動鄂上下運動，當動鄂上升時肘板和動鄂間夾角變大，從而推動動鄂板向定鄂板接近，與此同時物料被擠壓、搓、碾等多重破碎；當動顎下行時，肘板和動鄂間夾角變小，動鄂板在拉桿、彈簧的作用下離開定顎板，此時已破碎物料從破碎腔下口排出，隨著電動機連續轉動破碎機動顎作周期性的壓碎和排料，實現批量生產。
四、鄂式破碎機性能特點:
1.破碎腔深而且無死區，提高了進料能力與產量；
2.其破碎比大，產品粒度均勻；
3.墊片式排料口調整裝置，可靠方便，調節范圍大，增加了設備的靈活性；
4.潤滑系統安全可靠，部件更換方便，保養工作量小；
5.結構簡單，工作可靠，運營費用低。
6.設備節能：單機節能15%～30%，系統節能一倍以上；
7.排料口調整范圍大，可滿足不同用戶的要求；
8.噪音低，粉塵少。
五、顎式破碎機技術參數：
|
規格
型號
|
最大進料度
（mm）
|
調整范圍
（mm）
|
生產能力（m3/h）
|
主軸轉速
（r/min）
|
電機功率
（kw）
|
重量
（kg）
|
|
PEF150X250
|
125
|
10-40
|
1-3
|
285
|
7.5
|
700
|
|
PEF200X300
|
165
|
20-70
|
2-8
|
265
|
11
|
800
|
|
PEF250X400
|
210
|
20-80
|
5-20
|
310
|
18.5
|
3000
|
|
PEF400X600
|
340
|
40-90
|
10-40
|
275
|
30
|
7200
|
|
PEF350X750
|
290
|
30-55
|
20-50
|
300
|
37
|
8900
|
|
PEF500X750
|
425
|
50-100
|
34-68
|
275
|
55
|
11320
|
|
PEF600X900
|
480
|
75-200
|
40-120
|
255
|
75
|
17600
|
|
PEF750X1060
|
630
|
80-200
|
80-160
|
250
|
90
|
30530
|
|
PEF900X1200
|
750
|
100-200
|
110-200
|
250
|
110
|
50000
|
|
PEF1000X1200
|
850
|
195-265
|
315-500
|
200
|
110
|
55000
|
|
PEF1200X1500
|
1020
|
150-300
|
400-800
|
180
|
160
|
100000
|
|
PEX150X750
|
125
|
10-40
|
5-15
|
300
|
15
|
3600
|
|
PEX250X750
|
210
|
15-55
|
10-32
|
300
|
30
|
7350
|
|
PEX250X1200
|
210
|
15-60
|
12-38
|
300
|
37
|
8700
|
|
PEX300X1300
|
250
|
20-90
|
16-65
|
300
|
55
|
11600
|
