立式烘干機

（東達機械導讀）：立式烘干機我廠最新引用熱交換器技術，并結合新型粘土破碎機電動截流器、智能料位儀、CSP型測濕儀等多項科研成果，自行綜合研制成功的新型烘干設備。烘干機在結構形式上獨特新穎，在技術性能上處于國內同類產品中的領先地位，主要用于建材、化工生產中的粘土、礦渣、煤炭和礦石等物料的烘干；也可完成化工生產中硼礦石、硼粉的焙燒，以及糧食部門的烘干。

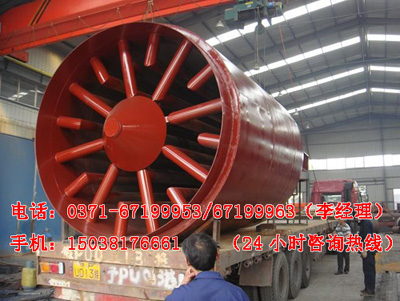

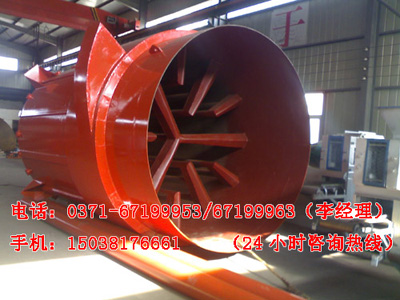

一、左圖為本公司生產的立式烘干機，用于壓球機生產線，右圖為沙特阿拉伯用戶購買的烘干機發貨現場。

二、高效動態立式烘干機是由固定筒體、進出風裝置、進出料裝置、高產高效熱交換裝置、保溫裝置等構成，其主要裝置組成及功能如下：

1.防堵旋轉刮料裝置
該裝置由振動電機、布料盆錐、連桿和軸承座組成，其功能是強制卸料，并使物料在烘干機橫截面分布均勻。
2.振動流量調節防堵裝置
該裝置設置在烘干機預熱帶，由多組層疊狀揚料錐、彈性聯接機構、電磁振動器、聯接桿等組成，其功能是利用其振幅調節物料在烘干機內流速，增加物料分散度；物料層狀流動，不斷翻滾、碰撞，與熱煙氣充分交錯式換熱；該結構抗物料粘接且物料流速充分可調。
3.靜止式熱交換組合裝置
該裝置分布在烘干機的預熱帶和干燥帶。預熱帶由多組不同角度組合的揚料錐疊構成，其功能是物料層狀流動、交錯換熱、抗堵塞，最大限度增加通風面積，延長熱煙氣與物料交換時間，提高交換頻率；烘干帶由不同角度組合的散料篦錐與篦盆構成，其功能是充分分散、聚合物料，形成空間分布均勻料幕，縮短物料與熱煙氣換熱時間，提高換熱速率。
4.二次熱風管結構和技術
該技術采用外環形進風調節裝置，熱煙氣一部分從烘干機底部進入，另一部分由外環形進風調節裝置從中、上部進入烘干機，由調節疊閥控制進風量，調節預熱帶、烘干帶的區域和溫度，調節分配各個區域的供熱能力，物料與熱煙氣在各個區域交換效率最佳。
5.微機自動檢測控制系統
該系統由控制柜、電腦、測溫儀、測濕儀及計算機軟件系統組成，該系統的功能是通過對預熱帶、烘干帶、干燥帶三個區域的物料水份和氣體溫度進行在線檢測，由計算機軟件自動平衡控制系統的料、風、溫，并對系統的供熱能力、引風量、二次熱風分布供熱能力、物料截流量及停留時間等系統參數進行在線調整，以實現系統的工藝參數動態優化平衡，提高系統熱能的利用率。
6.內環形進風裝置：采用該進風方式，使得烘干機底部截面上布風均勻，供熱均衡，強化烘干效果。
7.采用了防堵刮料裝置。
8.采用了自動防偏料裝置。

三、立式烘干機技術參數：
